Lắp đặt điện:
- Màn hình cảm ứng hiển thị, PLC nhãn hiệu Panasonic
- Động cơ SERVO và bộ (2 bộ)
- Máy điều khiển căn chỉnh thả liệu (2 bộ)
- Hệ thống điều khiển thả liệu biến tần ( một máy biến tần 0,75kw)
- Máy điều khiển lực căng thả liệu (phanh từ điều chỉnh) (1 bộ)
- 20 mạch điều chỉnh nhiệt độ
- Động cơ chính 3,7kw, máy biến tần3,7kw(đài an)(1 máy)
- Tủ điều khiển tay quay (1 bộ)
Thông số kỹ thuật:
– Chức năng của máy: máy làm túi hàn ba biên-hàn bụng
– Chất liệu sử dụng: các loại màng nhôm phức hợp, màng nhựa giấy phức hợp, màng mạ hôm phức hợp, màng nhiều lớp mỏng và BOPP, COPP, PET, PVC, nilong…
– Tốc độ làm túi cao nhất: 130 túi/phút(tùy thuộc độ dài, kiểu dáng túi)
– Tốc độ thả liệu cao nhất: ≤35M/phút( tùy thuộc độ dài, kiểu dáng của túi )
– Kích thước túi: chiều dài: 400mm N=1, 2, 3, 4, 5, 6(bội số)
– Chiều rộng: 600mm
– Kích cỡ lớn nhất cuộn thu:￠600X1250 (đường kính*khổ rộng）
– Độ định vị chính xác：≤±0.3MM
– Số lượng dao cắt nguội và ngoàm: 32cái
– Số lượng mạch khống chế nhiệt：20mạch
– Phạm vi thiết lập nhiệt độ：từ 0∽400℃
– Công suất cả dàn máy：46KW
– Kích cỡ dàn máy：9600X2000X2100MM（dàiXrộngXcao）
– Trọng lượng máy: 6200kg
– Màu sắc：thân màu trắng xanh
– Số hiệu hệ thống điều chỉnh：hệ thống điều chỉnh máy làm túi tốc độ cao
I. Lắp ráp thiết bị và tham số liên quan
1. Lắp ráp thả liệu
Hình thức kết cấu: dạng nằm (do phanh từ, xi lanh, trục, máy biến tần, động cơ, máy cảm biến trục kéo và hệ thống điều chỉnh tạo thành)
Động cơ: động cơ thả liệu+ hộp giảm tốc+ xích+ động cơ con lăn
Trục lắp liệu: lắp đặt khóa khí và cố định nở khí
Hình thức nhập liệu：thủ công
2. Lực căng thả liệu
Hình thức điều chỉnh: tự động
Bo điềuchỉnh: PID, PWM
Hình thức kiểm nghiệm：chiết áp nhựa dẫn điện và encorder
3. Lắp đặt căn chỉnh
Kết cấu: điều chỉnh trục vít lên xuống theo giá hình△
Động cơ: động cơ đồng bộ giảm tốc
Hình thức điều chỉnh: điều chỉnh cảm biến quang điện đơn kép
Phương thức kiểm nghiệm: máy cảm biến quang điện theo hình thức phản xạ
Độ theo sát: ≤ 0.5 MM
Phạm vi điều chỉnh: 150MM
Phạm vi tìm kiếm quang điện: ±50MM có thể điều chỉnh
4. Trên dưới hai biên của màng
Kết cấu: kết cấu phức hợp lò xo nén và trục cao su
Điều chỉnh: thủ công
5. Lắp đặt hàn dọc
Kết cấu: kết cấu bắc cầu tổ hợp nóng – lạnh xếp theo chiều dọc
Số lượng: 5 tổ(trên)
Độ dài: 800mm（gồm dao nhiệt10mm，20mm，10mm）
Định hình: 2 bộ 360mm
6. Lắp đặt hàn ngang
Kết cấu: kết cấu bắc cầu ép nóng xếp theo chiều ngang
Số lượng： 3 tổ（trên dưới)
Độ dài: 640mm ( 3 dao 10mm)
7. Lắp đặt kéo màng
Kết cấu: trục cao su nén kết hợp xilanh
Động cơ: hệ thống secvo giao lưu dạng số( động cơ SERVO)
Chuyển động: dây curoa và bánh răng cótỉ lệ giảm tốc 1：2.5
Hình thức điều chỉnh: PLC, khống chế đồng bộ độ dài và lực căng giữa
Phương thức kiểm nghiệm: mắt từ cung cấp các tín hiệu phía trên dưới của dàn máy
8. Lực căng giữa
Kết cấu: kết cấu trục lực căng dạng nén khí
Hình thức điều chỉnh：màn hình cảm ứng
Phương thức kiểm nghiệm: mắt từ（NPN）
Phạm vi điều chỉnh lực căng：khí nén 0-0.6MPa， phạm vi bổ sung động cơ kéo ở giữa 5-10MM
9. Lắp đặt chuyển động chính
Động cơ：động cơ biến tần 3.7KW và động cơ 3 pha 3.7KW
Chuyển động: máy giảm tốc tỉ số1：15
10. Lắp đặt định vị tự động
Độ kiểm nghiệm quang điện： 0.01-0.25MM
Độ định vị động cơ secvo：0.1MM
Độ định vị tổng hợp： ≤±0.3
Phạm vi tìm kiếm quang điện： 0-10MM(phạm vị lớn nhỏ có thể thiết lập trên màn hình)
Phạm vi bổ sung sửa đổi: 0-10MM(phạm vi lớn nhỏ có thể thiết lập trên màn hình)
Phương thức sửa đổi định vị: động cơ secvo
11. Lắp đặt điều chỉnh nhiệt độ
Phương thức kiểm nghiệm： can nhiệt loại E
Phương thức điều chỉnh： solid
Phạm vi thiết lập nhiệt độ： từ 0-400ºC
Điểm đo nhiệt： giai đoạn giữa gia nhiệt điện
12. Dao cắt
Kết cấu： dao trên+ lắp dặt điều chỉnh+ dao dưới cố định
Hình thức: dạng lò xo
Truyền dẫn:： mượn sức chuyển động của trục sau
13． Lắp đặt bội số kéo
Kết cấu：động tác kéo của xy lanh cố định
Hình thức khống chế： PLC
Bo ： van điện từ DC24V , bảo vệ đoản mạch
Phương thức hoạt động：sự kết hợp của ba tổ nhiệt ngang
Bội số kéo： 2-6 lần（có thể điều chỉnh）
14. Lắp đặt đục lỗ
Hình thức điều chỉnh: PLC
Động cơ: van điện từ động cơ DC24V bảo bệ đoản mạch
Xi lanh: điều chỉnh chuyển động khí
Khuôn: lỗ tròn 2*4
Số lượng: 1 tổ
II.Tiến hành lắp đặt
Nguồn điện： 3 pha 380V±10%，50hz
Dung lượng：>46kw
Nguồn khí ：30l/phút（0.6Mpa）
Nước làm mát：8l/phút
III. Linh kiện phụ tùng đi kèm máy
| STT | Tên gọi | Quy cách | Đơn vị | SL |
| 1 | Tô vít 2 cạnh | 6” | cái | 1 |
| 2 | Tô vít 4 cạnh | 6” | cái | 1 |
| 3 | Lục giác | Bộ | 1 | |
| 4 | mỏ lết | 10” | cái | 1 |
| 6 | Súng bắn dầu | cái | 1 | |
| 7 | Dao | Bộ | 1 | |
| 8 | Nắp nhựa | 10 | cái | 4 |
| 9 | Can nhiệt | Bộ | 1 |

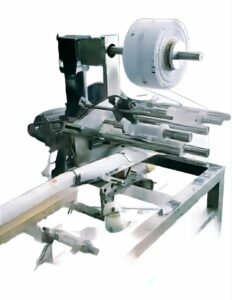

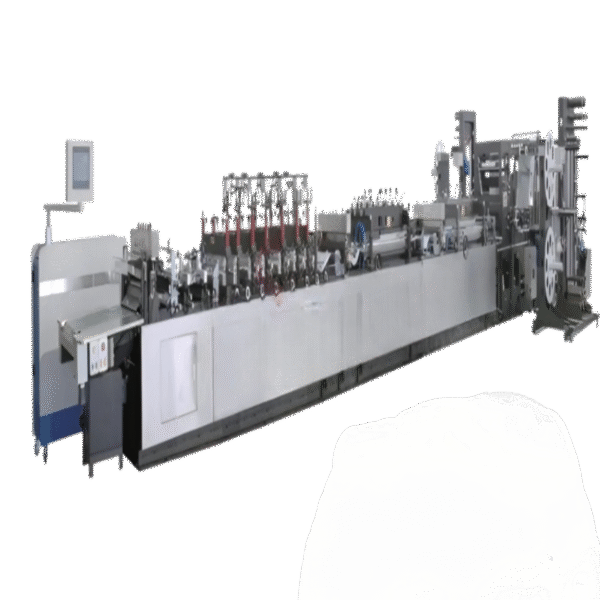

HÌNH ẢNH MÁY MINH HỌA

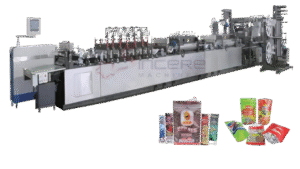

HÌNH ẢNH SẢN PHẨM
